主要性能參數

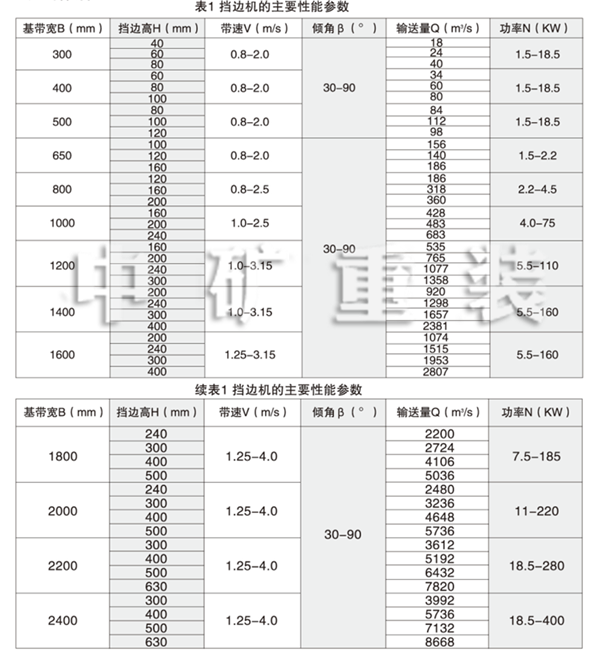

        本系列產品的主要性能參數見表1。表中輸送量式按300傾角、該規格許用帶速和橫隔板間距計算的。

產品名稱、型號和規格
        1、名稱：波狀檔邊帶式輸送機
        2、型號：DJ、JB

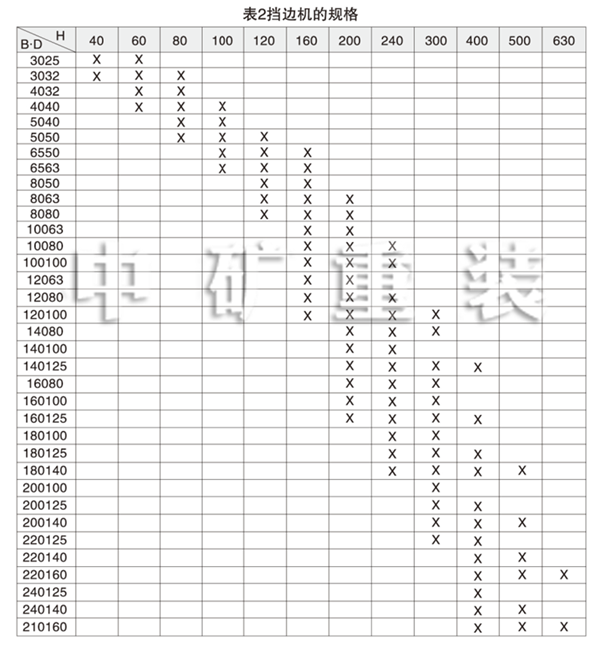

        3、規格：按基帶寬B（cm）、檔邊高H（mm）和傳動滾筒直徑D（cm）可以組合成101中規格（見表2）。

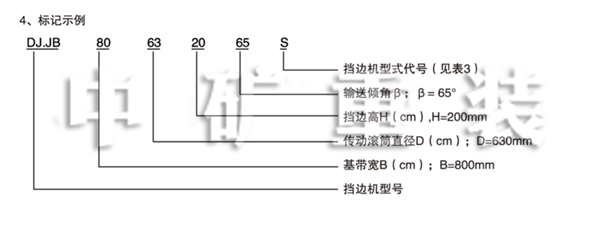

        4、標記示例

布置型式
1、基本布置型式

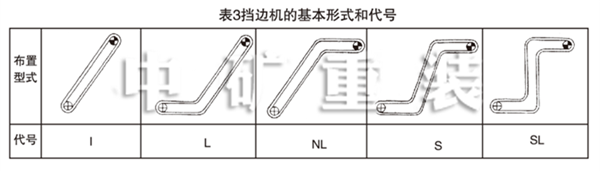

         DJ、JB波狀檔邊帶式輸送機的基本布置型式和代號見表3。這是五種基本的布置型式，實際上，由于檔邊機采用了波狀檔邊輸送帶和改向輪及改向輥組等過度裝置，檔邊機可以在同一垂直面內多次彎曲，實現更為復雜的布置型式。

2、典型布置型式

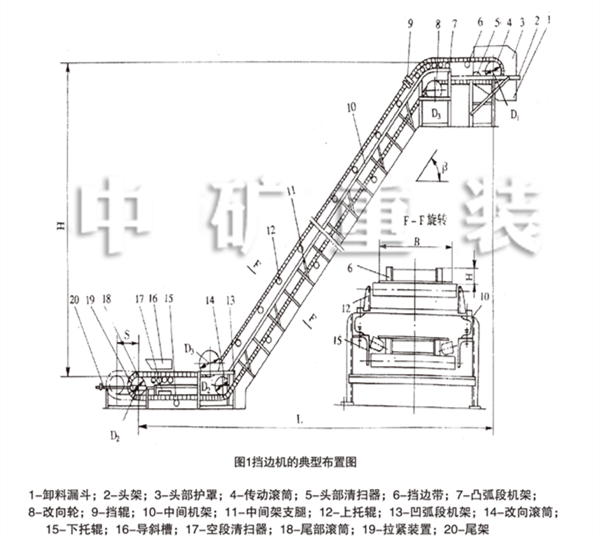

        為了獲得較好的受料和卸料條件，在輸送傾角大于45°時，波狀檔邊帶式輸送機推薦采用“S”型和“SC”型布置型式，即檔邊機設有下水平受料段和上水平卸料段（見圖1）。
