SK雙路輸送閥

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：[email protected]

一、用途
        SK雙路輸送閥適用于建材、冶金、礦山、石化、電力、輕工等行業(yè)，用于高壓氣力輸送水泥、水泥生料、石灰石、煤粉等粉狀物質的管道系統中，起輸送換向的作用，一般安裝在管道的分叉部位。
二、結構特點
        SK雙路輸送閥內部換向采用旋轉閥盤，由調壓裝置控制閥盤與密封面的吻合，閥盤外形采用刀口形式，以便在運動中切除密封面上的附著物，保證密封性能。雙路輸送閥結構完善，換向靈活、可靠，氣密性好，耐磨損等，且輸送通道平滑光潔、無卡阻，確保流體通暢。S為蝸輪傳動式，D為電動傳動式，Y為電液動傳動式。
三、規(guī)格：

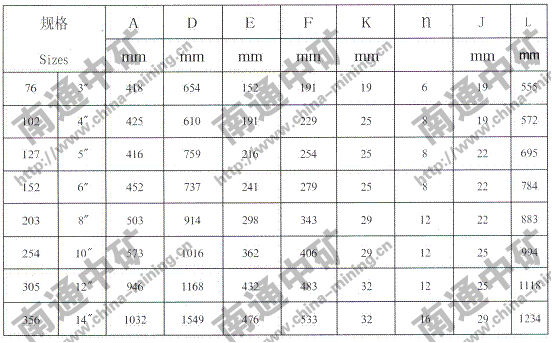

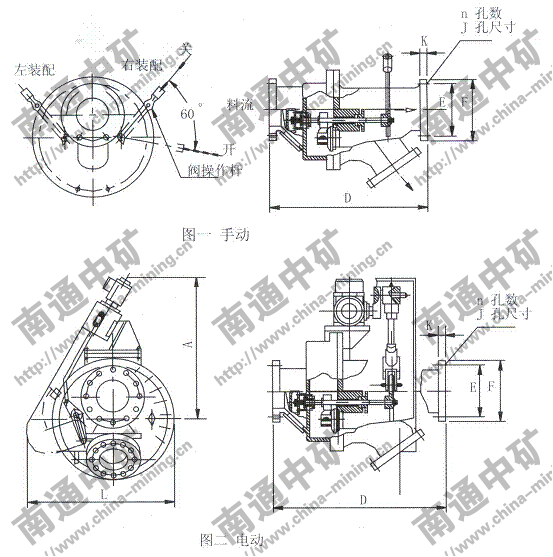

     SK兩路輸送閥有8個規(guī)格，其中76mm（3"）至 152.4（6"）的閥與40號壁系列的管子內徑相匹，配 203mm（ 8"）到356mm（ 14"）的閥與30號壁厚系列的管子內徑相匹配，SK閥操作桿左裝和右裝兩種型式有手動及電動的兩種操作，溫度可達204℃（400℉）。
四、工作原理
        SK雙路輸送閥主要由左、右閥體，旋轉閥盤，調節(jié)裝置，密封面及定位凸輪等部件組成。人工手動操作手輪帶動蝸輪附驅動操作桿，閥盤一起動作，是閥體處于直通或支路位置，刻度盤反饋閥盤位置；當驅動裝置得到指令動作時，帶動操縱桿，閥盤一起動作，使閥體處于直通或支路位置，同時反饋位置信號，定位凸輪機構在閥盤到為時，動作電氣開關，反饋信號。
